EyePoint – системы для локализации неисправных электронных компонентов на печатных платах, а также для выявления контрафактных, перемаркерованных или поврежденных компонентов в BGA-корпусах на основе метода аналогового сигнатурного анализа (АСА). В линейке EyePoint есть автоматические (P10, B10, P10b, MUX) и ручные (S2, u21, u22, H10) системы, а также ОЕМ-модуль а2, который может быть встроен в уже используемые системы пользователя. Для работы с модулем поставляется API, которое позволяет без лишних проблем управлять каналом сигнатурного анализа.

С практикой применения инновационного метода поиска неисправностей на платах с помощью автоматической системы тестирования EyePoint вы можете ознакомиться в этой статье.
Линейка оборудования EyePoint
Product picture
EyePoint P10
Автоматическая система локализации неисправных электронных компонентов на печатных платах.

  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Поддерживаемые типы корпусов: LQFP, SOIC, SMD, SOT, DIP и т.д.
  • Электропитание: ~220 В, 300 Вт

  • Рабочая область: 280 x 275 х 63 мм
  • Скорость построения карты тестирования: до 10 см²/мин
  • Скорость тестирования: до 100 точек/мин
  • Точность установки щупа: 30 мкм
  • Время на смену платы: 30 сек
  • Минимальное расстояние между точками тестирования: 0.4 мм
  • Максимальное количество точек тестирования: 2500 шт.
  • Расположение выводов: произвольное
  • Управляющий ПК с комплектом ПО
  • Габариты: 604 х 543 х 473 мм
  • Вес: 50 кг
Подробнее
Product picture
EyePoint B10
Автоматическая система для обнаружения контрафактных, перемаркированных или неисправных электронных компонентов в BGA-корпусах.

  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Поддерживаемые типы корпусов: BGA, LGA, PGA, LCC, CSP
  • Электропитание: ~220 В, 300 Вт

  • Рабочая область: 280 x 275 х 63 мм
  • Скорость построения карты тестирования: до 10 см²/мин
  • Скорость тестирования: до 100 точек/мин
  • Точность установки щупа: 30 мкм
  • Время на смену образца: 10 сек
  • Минимальное расстояние между точками тестирования: 0.4 мм
  • Максимальное количество точек тестирования: 2500 шт.
  • Расположение выводов: произвольное
  • Управляющий ПК с комплектом ПО
  • Габариты: 604 х 543 х 473 мм
  • Вес: 50 кг
Подробнее
Product picture
EyePoint P10b
Aвтоматическая система локализации неисправных электронных компонентов на печатных платах с опцией выявления контрафактных, перемаркированных или поврежденных компонентов в BGA-корпусах.

  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Поддерживаемые типы корпусов: LQFP, SOIC, SMD, SOT, SOP, DIP,
    BGA, LGA, PGA, LCC, CSP и т.д.
  • Электропитание: ~220 В, 300 Вт

  • Рабочая область: 280 x 275 х 63 мм
  • Скорость построения карты тестирования: до 10 см²/мин
  • Скорость тестирования: до 100 точек/мин
  • Точность установки щупа: 30 мкм
  • Время на смену образца: 30 сек
  • Минимальное расстояние между точками тестирования: 0.4 мм
  • Максимальное количество точек тестирования: 2500 шт.
  • Расположение выводов: произвольное
  • Управляющий ПК с комплектом ПО
  • Габариты: 604 х 543 х 473 мм
  • Вес: 50 кг
Подробнее
Product picture

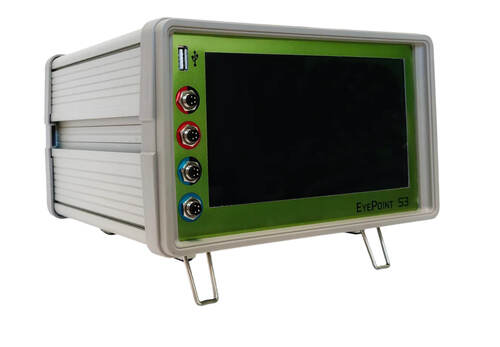

EyePoint S2
Aвтономный (не требует наличия компьютера) двухканальный настольный локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с частотой тестирующего сигнала до 100 кГц.

  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Электропитание: ~220 В, 10 Вт
  • 7-ми дюймовый цветной дисплей с функцией touch screen
  • Внешняя педаль для дополнительного функционала
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты: 205 х 204 х 120 мм
  • Вес: 2.2 кг
Основные функции встроенного ПО:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Экспорт данных в формате .png и .json на внешний USB-флеш-накопитель
Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
Подробнее
Product picture
EyePoint u21
Одноканальный локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с частотой тестирующего сигнала до 100 кГц.

  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Напряжение питания: 5 В (от USB)
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты: 100 х 65 х 27 мм
  • Вес: 0.4 кг
Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
Подробнее
Product picture

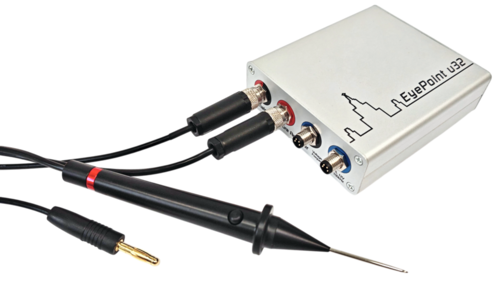

EyePoint u22
Двухканальный локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с частотой тестирующего сигнала до 100 кГц.

  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Напряжение питания: 5 В (от USB)
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты и вес: 175 х 90 х 40 мм
  • Вес: 0.4 кг
Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
Подробнее
Product picture
EyePoint a2
Одноканальный ОЕМ-модуль без корпуса, предназначенный для поиска неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА).

  • Напряжение пробного сигнала: 1.2, 3.3, 5, 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока: 25 мкА - 25 мА
  • Чувствительность по R: 1 Ом - 10 МОм
  • Чувствительность по C: 50 пФ - 6800 мкФ
  • Чувствительность по L: 1 мкГн - 0.01 Гн
  • Напряжение питания: 5 В (от USB)
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты: 60 х 40 х 5 мм
  • Вес: 0.012 кг
Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
Подробнее
Product picture
EyePoint H10
Высокочастотный одноканальный локализатор неисправных электронных компонентов на печатных платах методом аналогового сигнатурного анализа (АСА) с частотой тестирующего сигнала до 12 МГц и широким диапазоном выбора напряжения и чувствительности по току.

  • Напряжение пробного сигнала: 1, 1.5, 2, 2.5, 3, 4, 4.5, 5, 6, 6.7, 7.5, 10 В
  • Частота пробного сигнала: 1, 5, 10, 50, 100, 400 Гц, 1.5, 6, 25, 100, 400 кГц, 1.5, 3, 6, 12 МГц
  • Диапазон тока: 0.5 мкА - 90 мА
  • Чувствительность по R: 1 Ом - 100 кОм
  • Чувствительность по C: 0.5 пФ - 6800 мкФ
  • Чувствительность по L: 0.1 - 80 мкГн
  • Электропитание: ~220 В, 10 Вт
  • Возможность подключить к ПК по USB 2.0
  • Совместимость с программным обеспечением EPLab
  • Габариты: 137 х 65 х 110 мм
  • Вес: 0.7 кг
Основные функции ПО EPLab:
  • Регулируемый порог совпадения сигнатур
  • Поддержка режима «План тестирования»
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, Python
Подробнее
Product picture
EyePoint MUX_M
Основной блок мультиплексора, необходимый для работы с модулями Eyepoint MUX_S_A. Позволяет подключать до 8 модулей на 64 канала каждый (в сумме до 512 каналов). Используется совместно с ручными сигнатурными анализаторами линейки EyePoint.

  • Напряжение питания: 5 В (от USB)
  • Возможность подключить к ПК по USB Type-C
  • Поддержка ОС: Windows 7 SP1 и новее, Linux (протестировано на Ubuntu 18.04, 20.04; AstraLinux - 4.15.3)
  • Возможность программного управления: C/C++, C#, Python
  • Габариты: 130 x 75 x 17.5 мм
  • Вес: 0.115 кг
Подробнее
Product picture
EyePoint MUX_S_A
Модуль мультиплексора на 64 канала. Позволяет зондировать каждый из 64 каналов по отношению к общему проводу (один ко многим). Используется совместно с основным блоком EyePoint MUX_M.

  • Диапазон напряжения пробного сигнала: 0.1 - 12 В
  • Частота пробного сигнала: 1, 10, 100 Гц, 1, 10, 100 кГц
  • Диапазон тока пропускаемого сигнала: 1 мкА - 90 мА
  • Сопротивление канала: 11 Ом
  • Ёмкость канала: 100 пФ
  • Габариты: 130 x 75 x 17.5 мм
  • Вес: 0.115 кг
Подробнее
